今回採用するN型TOPConは、現時点で量産性と高効率を両立しやすい世界の主流技術の一つです。特に今回想定しているn-TOPCon 3.0は、従来型に比べて高い変換効率の水準が期待できるほか、光劣化や光熱劣化が小さく、長期信頼性にも優れています。また、温度特性、両面発電性能、弱光下での発電性能にも優位性があり、実用面でのバランスが取れた技術です。

N.type Mono.crystalline Silicon Solar Cell NG12R16B

N型 TOPCon 太陽電池セル 210R / NG12R規格

次世代の標準となる210R / NG12R規格を採用。変換効率25.6%以上、単セル出力約9.8Wを実現する高効率N型TOPConセル。両面発電・低劣化・低照度特性に優れ、住宅・産業・大規模発電所まで幅広い用途を支えます。

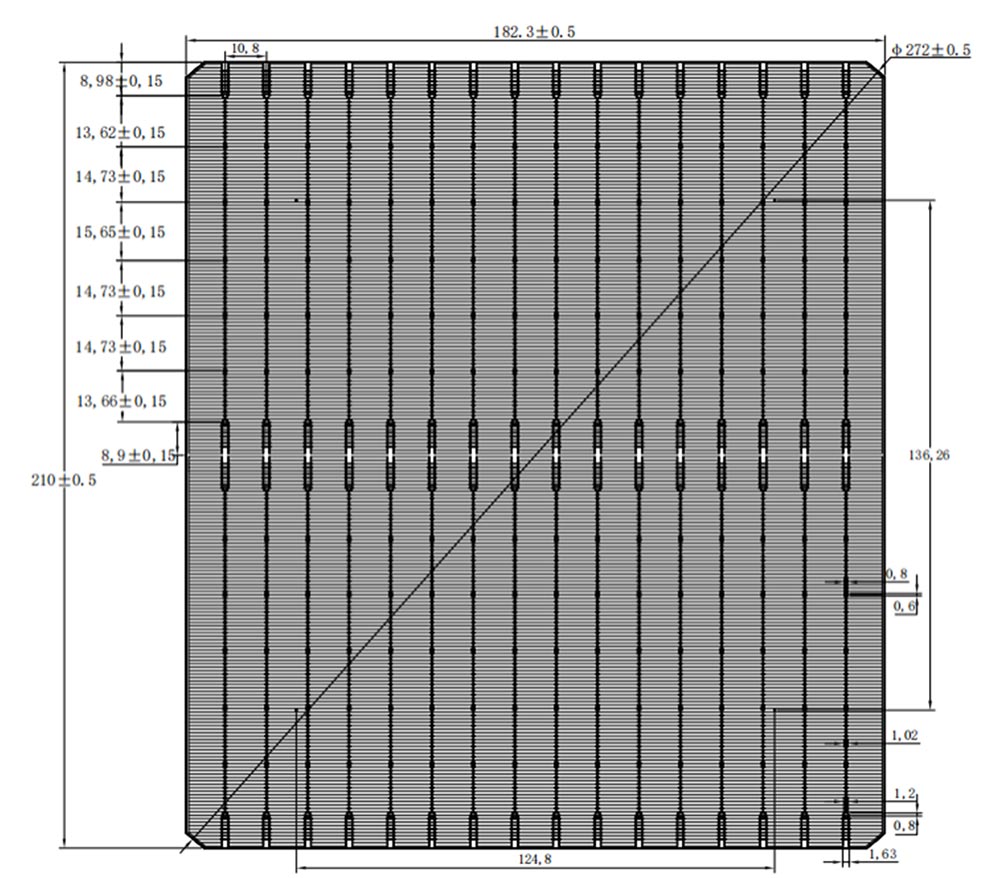

Rear side

Rear side

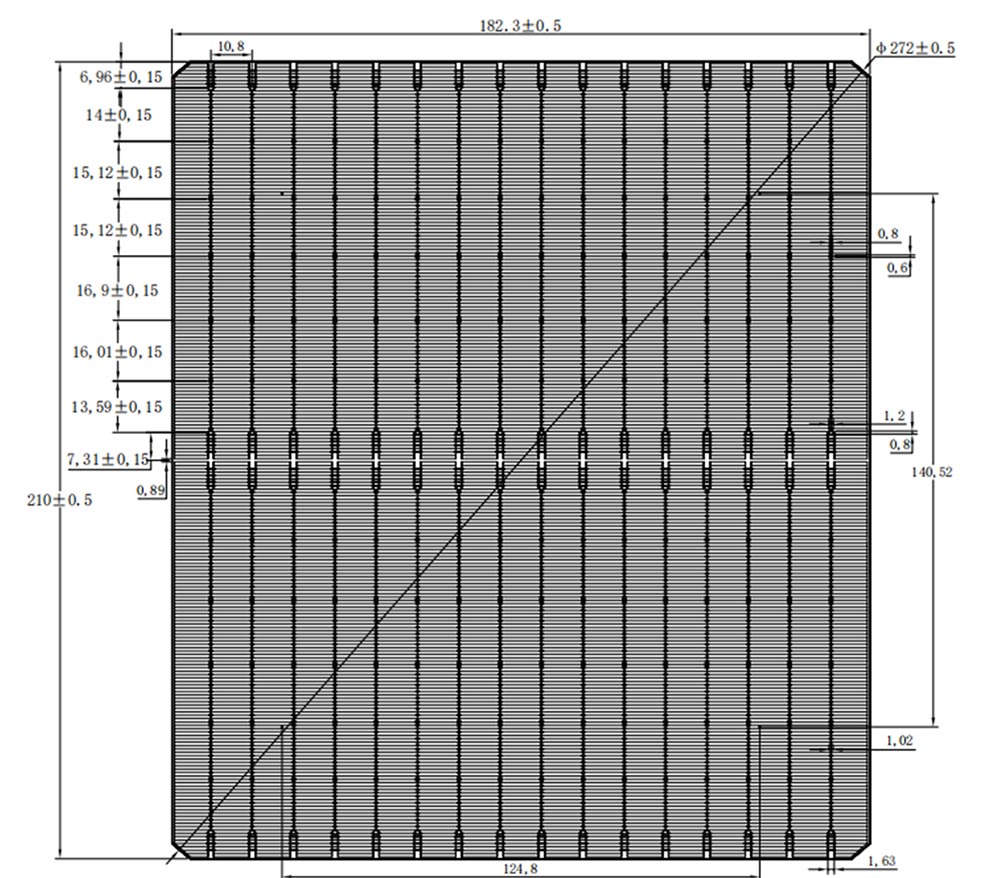

Front side

Front side

製品仕様

認証 NG12R16B
寸法 182.3mmx210mm±0.5mm ，Φ272mm±0.5mm；
セル厚さ 130μm±10%
表面（＋） 16busbars,14pads,busbar width 0.036mm ±0.02mm
裏面（−） 16busbars,14pads,busbar width 0.036mm ±0.02mm

製品の強み

1.より高い変換効率
TOPConセルはより高い変換効率を有しており、現在のセル平均変換効率は25.6％を超えています。
2.LID/LeTID劣化がない
光誘起劣化および光熱誘起劣化を効果的に回避でき、モジュール化した場合でも25年間の累積劣化は10％以下に抑えられます（主な劣化要因はモジュール封止材の経年劣化です）。
3.優れた温度係数
高温時の出力低下が少ない。効率の温度係数は≤-0.29％/℃です。
4.高い両面発電率
両面発電による効果は最大85％に達し、セル全体の性能を大きく向上させます。特に積雪地域では有効で、モジュール自体に自然融雪機能があり、雪が積もりにくい特長があります。
5.より優れた低照度特性
従来のセル技術と比較して、n-TOPCon 3.0は2.33％～4.38％の低照度利得があり、弱い光環境でもより高い発電性能を発揮します。

品質管理

  • 1. 受入検査・製造工程・出荷検査・梱包工程において徹底した品質管理を実施
  • 2. 変換効率を±0.1％の高精度で測定
  • 3. 逆方向電流および外観について100％全数検査を実施

電気性能

Eff(%) Pmpp(W) Vmpp(V) Impp(A) Uoc(V) Isc(A) FF(%)
26 9.94 0.6349 15.6567 0.7291 16.3413 83.43
25.9 9.9 0.6336 15.6313 0.7278 16.3232 83.34
25.8 9.86 0.6315 15.6161 0.7267 16.3101 83.21
25.7 9.82 0.6304 15.5842 0.7257 16.2851 83.13
25.6 9.79 0.6287 15.5722 0.7244 16.2791 83.02
25.5 9.75 0.6269 15.5531 0.7235 16.2631 82.86
25.4 9.71 0.6252 15.5314 0.7228 16.2569 82.66
25.3 9.67 0.6238 15.5072 0.7214 16.2484 82.51
25.2 9.63 0.622 15.4865 0.7204 16.2335 82.37
25.1 9.59 0.6204 15.4623 0.7188 16.2268 82.26
25 9.56 0.6188 15.4495 0.7173 16.2192 82.2
24.9 9.52 0.6171 15.4284 0.716 16.2015 82.07
24.8 9.48 0.6154 15.4051 0.7149 16.1894 81.91

※標準試験条件（STC）：1000W/m²、AM 1.5G、25℃／太陽電池効率（正の許容差）／仕様およびデータは参考用です

温度係数

電流温度係数 TkCurrent ： +0.045 %/K
電圧温度係数 TkVoltage ： -0.25 %/K
出力温度係数 TkPower ： -0.30 %/K

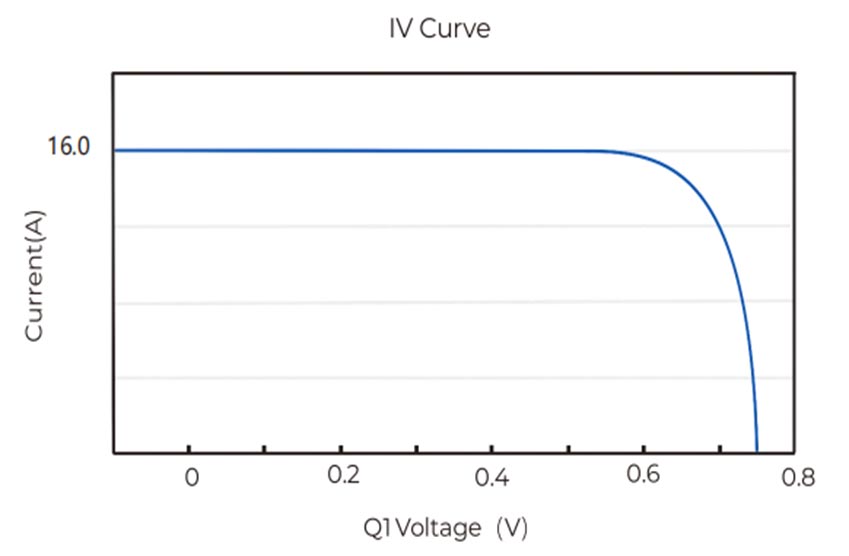

Rear side

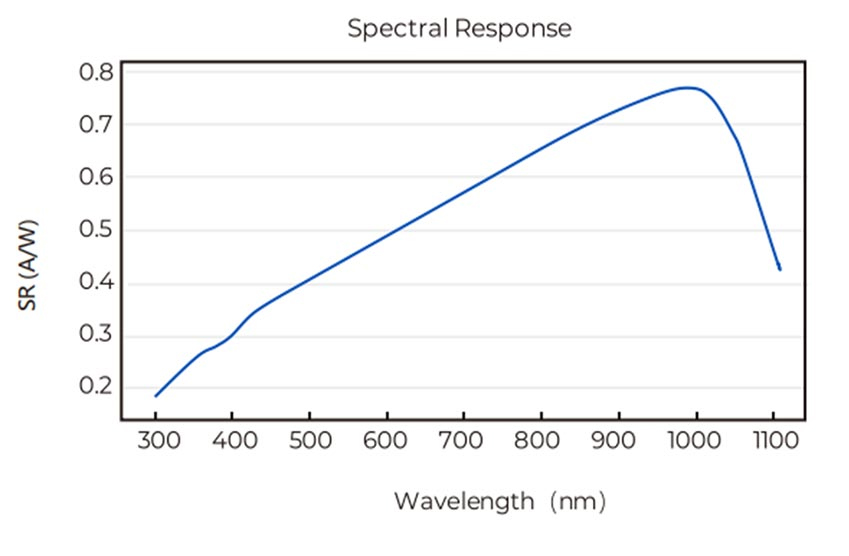

Front side
